背壓式及凝汽式汽輪機產品規格及應用

產品規格與應用

產品規格(Specifications)

依據用戶蒸汽供應端及製程使用端的蒸汽壓力、溫度及流量參數,漢力供應最適化汽輪機組,有效利用蒸汽餘壓、精準調整蒸汽供給壓力,解決高壓蒸汽能源流失及熱製程溫度變動的問題,同時可降低用戶的電力契約容量,抑低尖峰用電壓力,避免限電損失問題,達到經濟、節能及環保等多重效益。



產品規格

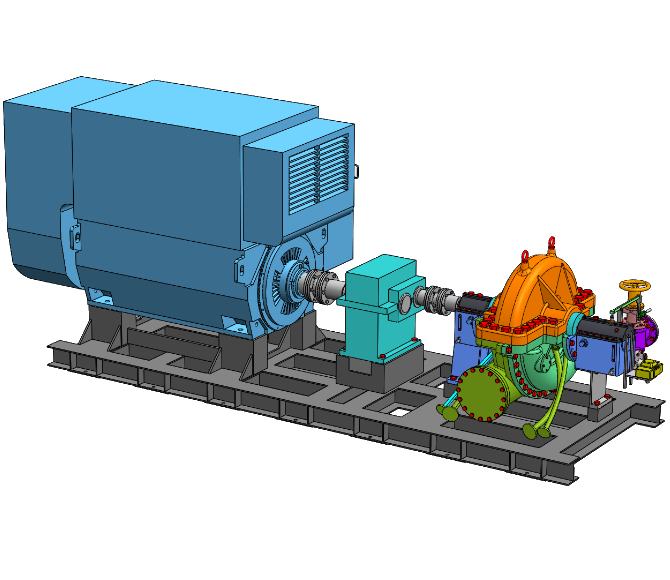

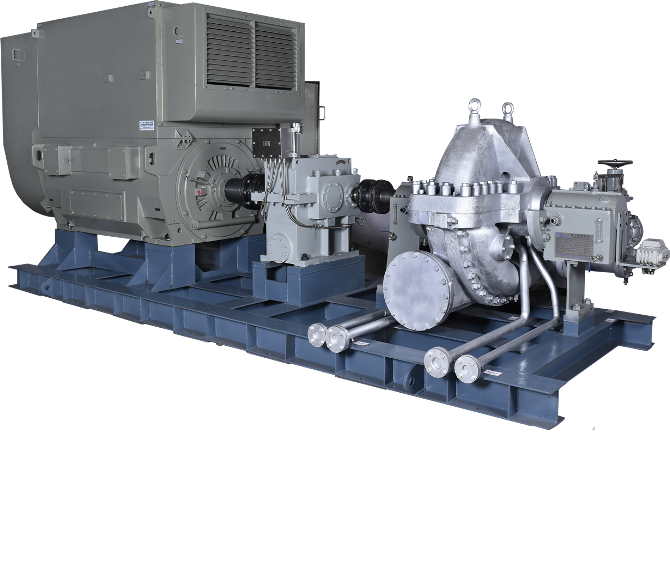

漢力分析客戶提供的蒸汽及電力參數,供應50kW~6,000kW的蒸汽輪機系列產品。蒸汽輪機輸出的軸功率可以用來拖動旋轉機械,也可以透過發電機輸出電功率,其中發電機可選用50Hz或60Hz頻率、異步發電機或同步發電機、AC380~480V、AC3.0~3.3kV、AC6.0~6.6kV及AC10.0~11.4kV的電壓。



50kW~400kW汽輪機外型參考尺寸



400kW~800kW汽輪機外型參考尺寸



800kW以上汽輪機外型參考尺寸

產品應用(Applications)

石化業、鋼鐵業、造紙業、化纖業、紡織業、食品業等產業需使用蒸汽製程,其中工業用鍋爐為該類產業主要耗能設備之一。依據鍋爐協會相關資料及與業者訪談分析,一般工業鍋爐用戶的蒸氣需用量約在3~50噸/小時之間。用戶考量熱能傳輸效率及鍋爐效率,常提高蒸汽壓力,但蒸汽送到製程熱用戶端時,有些製程需求的蒸汽壓力較低,因此為因應製程熱能需求,自鍋爐到製程端之間常需串聯一減壓閥以降低蒸汽壓力。減壓閥的降壓動作,造成能源流失的問題。欲解決此一問題的方法是於鍋爐到製程端之間加入蒸汽輪機,可提高鍋爐蒸汽熱能使用效率,減少溫室氣體排放量;也可降低業者營運成本。



應用場合

(1) 因應多樣製程、降低傳輸損失和減小管徑等需求,鍋爐端提高蒸汽壓力,但部分製程端須降壓。







(2)製程端排放的蒸汽可用能仍高。

(3)小型汽電共生或熱電聯產。
